EMI濾波器件有很多，有鐵氧體磁珠、磁環、三端電容、差模電感、共模電感等，每一種元器件在不同的電路起著重要的作用。對于共模電感也是一種比較有效抑制電磁干擾的元器件之一，特別對于EMI濾波器和各類開關電源產品，因此選擇合適的共模電感顯得更加重要。

1、共模電感原理

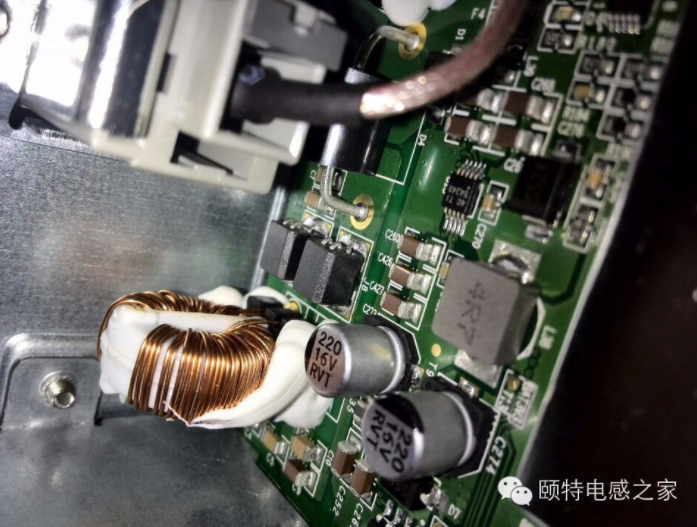

共模電感由一組數量相同但繞制方向相反的線圈組成，共模電流流過時磁環中的磁通相互疊加，從而具有相當大的電感量，對共模電流起到抑制作用，而流過差模電流時，磁環中的磁通相互抵消，幾乎沒有電感量，所以差模電流可以無衰減地通過。這就是共模電感的基本原理。

二、如何選取合適共模電感

1、封裝體積

共模電感有插件也有貼片，也有一體成形，要根據實際電路選擇，插件的安裝不了就只能是貼片的。

2、阻抗特性

這是主要考慮的因素，一般在選擇時候特別注意所需濾波的頻段，需要看共模電感規格書，主要看阻抗頻率曲線，一般共模阻抗越大越好。不同的頻率下對應不同的阻抗值。

3、漏感大小

由于共模電感加工工藝等問題導致共模的電感線圈繞制不可能一模一樣，這就會導致漏磁，產生所謂的“漏感”，需要注意考慮差模阻抗對信號的影響，尤其是高速信號，但是產生漏感有時候也不一樣就是壞的，利用共模電感產生的漏感有時候可以省去增加差模電感元器件的費用。
