插件繞線電感到底如何測？又有哪些注意事項呢?梳理清楚來很重要！

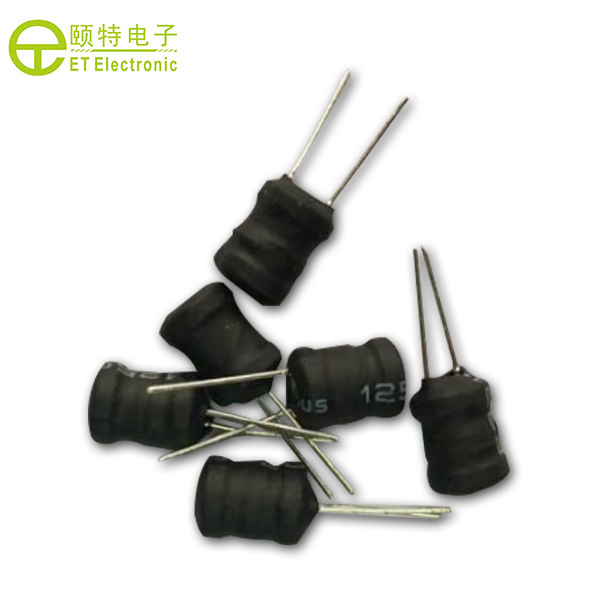

　　查看插件電感的外形：

　　1、插件電感元件都是在無塵車間生產的，看上面是否有臟污，熱縮管才兩歲是否符合，有無破損、引腳有沒有發黑的情況，插件電感有無氧化，熱縮管有沒有松脫的現象等。

　　2、電感本體與骨架有沒有松動、脫落。

　　3、漆包線絕緣層是否脫落，顏色是不是統一的。

　　注意插件繞線電感規格及特性要求：

　　1、封裝尺寸及規格的要求：引腳是否過硬或過軟，封裝尺寸是不是符合生產要求。

　　2、電氣鐵性要求：用檢測儀器檢測電感量、阻抗、q值因素、直流電阻、額定電流等參數是不是與產品規格書相符合的。

　　3、引腳彎曲測試：插件電感要做90度的彎曲測試，一般來回折疊三次就好，如果電感器還是和未測試之前的一樣好，沒有出現引腳裂痕、破損等現象則說明該電感器沒有質量問題。

　　4、焊錫測試：測試條件為24510烙鐵對引腳上錫，實驗時間是3秒，焊錫面積要覆蓋引腳的90%才算是合格，如果出現難上錫或不上錫，則不合格。

　　5、外包裝要與標簽實物一致，包裝的箱子硬度要好，內置氣泡袋防碰撞。

　　 插件繞線電感主要檢驗注意事項：

　　1、外觀特征：

　　1） 本體是否有臟污；熱縮管材質不符；熱縮管脫落或松脫等現象。

　　2） 本體是否有破損、引腳發黑；氧化生銹現象。

　　3） 漆包線絕緣層是否脫落；以及顏色是否不符。

　　4） 線圈本體與骨架或引腳是否松動、脫落。

　　四、插件繞線電感需測量規格特性：

　　1） 尺寸規格要求：規格尺寸是否不符；引腳是否過硬或過軟。

　　2） 電氣特性要求：電感量、阻抗、Q值因數、最大直流電阻、額定電流等是否有參數不符。需要與樣品承認書保持一致的參數。

　　3） 彎曲測試實驗要求：測試條件；手動操作對引腳作90°彎曲實驗；次數來回各3次，檢驗結果需要與未測試前一樣良好；無引腳裂紋、斷裂、破損現象抗折性良好及合格品；（如引腳尺寸小于15mm的情況可不做此測試）。

想要了解更多插件繞線電感，歡迎咨詢！
