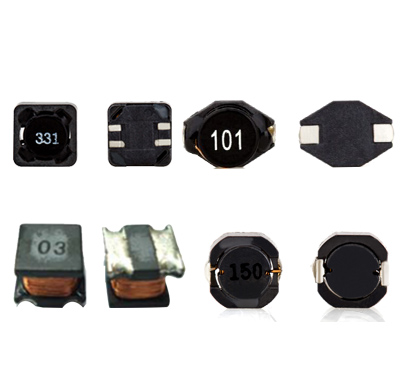

貼片功率電感類別有哪些:繞線型貼片功率電感、疊層型貼片功率電感、薄膜片式貼片功率電感、編織型貼片功率電感四大類。

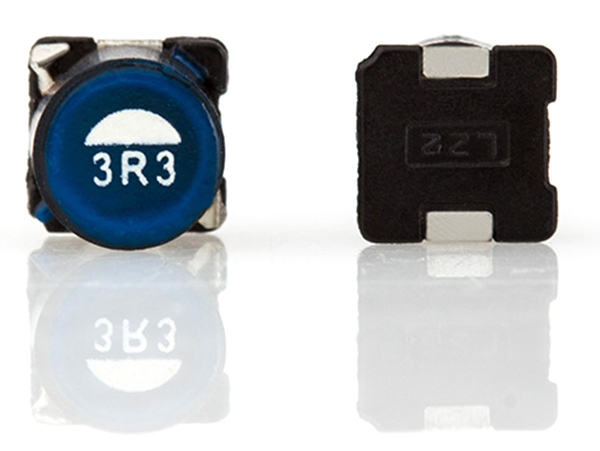

貼片功率電感類別之一繞線型：

它的特點是電感量范圍廣(mH～H)，電感量精度高，損耗小(即Q大)，容許電流大、制作工藝?yán)^承性強、簡單、成本低等，但不足之處是在進一步小型化方 面受到限制。陶瓷為芯的繞線型片電感器在這樣高的頻率能夠保持穩定的電感量和相當高的Q值，因而在高頻回路中占據一席之地。

TDK的NL系列電感為繞線型，0.01~100uH，精度5%，高Q值，可以滿足一般需求。 　　

NLC型 適用于電源電路，額定電流可達300mA;NLV型為 高Q值，環保(再造塑料)，可與NL互換;NLFC 有磁屏，適用于電源線。

貼片功率電感類別之二薄膜片式：

它具有良好的磁屏蔽性、燒結密度高、機械強度好。不足之處是合格率低、成本高、電感量較小、Q值低。 　　

它與繞線片式電感器相比有諸多優點：尺寸小，有利于電路的小型化，磁路封閉，不會干擾周圍的元器件，也不會受臨近元器件的干擾，有利于元器件的高密度安裝;一體化結構，可靠性高;耐熱性、可焊性好;形狀規整，適合于自動化表面安裝生產。

TDK的MLK型電感，尺寸小，可焊性好，有磁屏，采用高密度設計，單片式結構，可靠性高;MLG型的感值小，采用高頻陶瓷，適用于高頻電路;MLK型工作頻率12GHz，高Q，低感值(1n~22nH)。

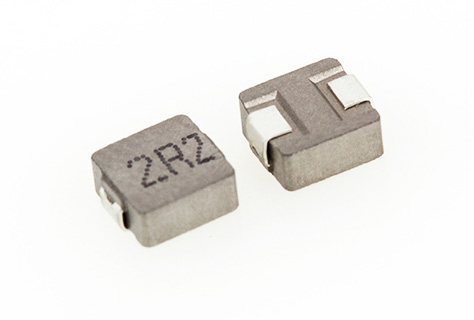

貼片功率電感類別之三疊層型：

具有在微波頻段保持高Q、高精度、高穩定性和小體積的特性。其內電極集中于同一層面，磁場分布集中，能確保裝貼后的器件參數變化不大，在100MHz以上呈現良好的頻率特性。
