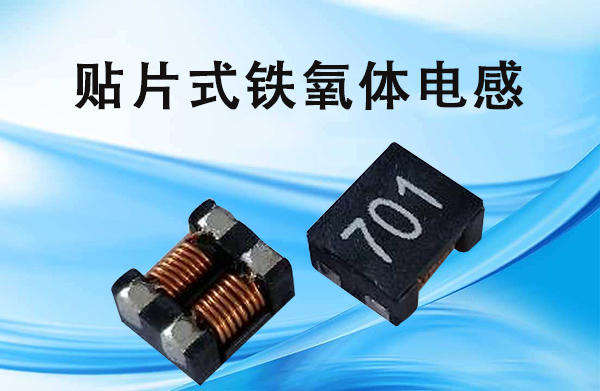

貼片式鐵氧體電感屬于貼片電感的一種，鐵氧體電感的參數也和普通線繞電感有所不同，普通線繞電感是以電感量的大小來評估電感對交流信號的抑制作用，而鐵氧體電感是以高頻信號通過鐵氧體電感后被吸收多少來評定的，或者說某一指定的頻率信號在通過鐵氧體電感后，對該信號的抑制作用相當于在回路中串接了多大的等效電阻。 因此對鐵氧體電感性能的評估不是電感量，而是在某一頻率下所呈現的阻值，它的單位是歐姆。

　　不同牌號的貼片式鐵氧體電感在同一頻率下有不同的阻值，同一牌號的鐵氧體在不同的頻率下也存在不同的阻值。這些在產品規格書一般都可以查到。在實際應用中我們也是根據電路中的工作頻率范圍，和我們對所要抑制的頻率信號大小來選擇鐵氧體電感。電感確定了，那么封裝尺寸呢? 以鐵氧體磁環電感為例，鐵氧體磁環電感封裝尺寸的選擇：在材質確定下來時，一般鐵氧體體積越大，抑制效果越好;在體積一定時，長而細的形狀比短而粗的形狀阻抗要大，抑制效果要好;鐵氧體的橫截面積越大，越不易飽和，可承受的偏流越大;鐵氧體的內經越小，抑制效果越好。

　　貼片式鐵氧體電感特點

　　1、體積小；

　　2、漏磁小，不產生耦合，可靠性高；

　　3、無引線，不產生跟蹤性，適合高密度表面貼裝；

　　4、優良的可焊性及耐熱沖擊性，適合波峰焊及回流焊；

　　想要了解更多貼片式鐵氧體電感，歡迎咨詢！
