相信很多網友對主板的電感線圈都不是很了解，下面來給大家普及一下。

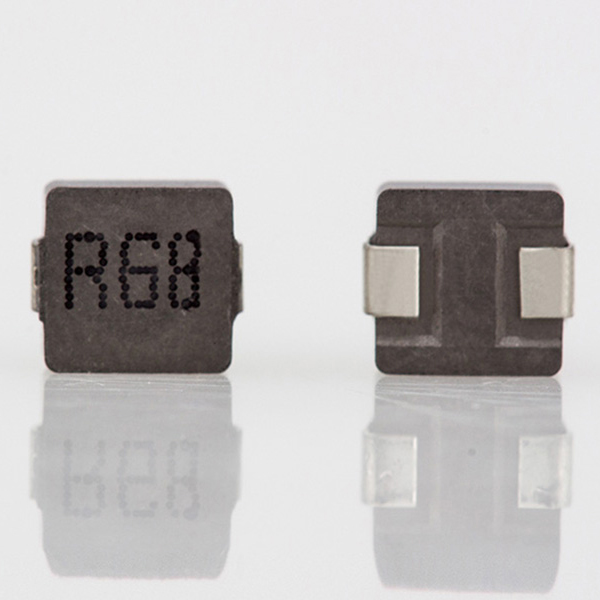

主板電感線圈呢，就是一個電抗器件，它在電子電路中經常使用。原理就是將一根導線繞在鐵芯或磁芯上，或者一個空心線圈就是一個電感，也有將線圈埋入粉末內壓鑄而成的一體成型電感。

那怎樣來鑒別電感器線圈的好壞呢？

（一）主板電感線圈檢測方法-用數字萬用表檢測

將數字萬用表調到二極管擋（蜂鳴擋），把表筆放在兩引腳上，看萬用表的讀數。對于貼片電感，此時的讀數應為零。若萬用表讀數偏大或為無窮大，則表示電感損壞。

對于電感線圈匝數較多，線徑較細的線圈讀數會達到幾十到幾百，通常情況下線圈的直流電阻只有幾歐姆。

如果電感線圈損壞，多表現為發燙或電感磁環明顯損壞。若電感線圈不是嚴重損壞，且無法確定時，可測量其電感量或用替換法來判斷。

（二）主板電感線圈檢測方法-用指針萬用表檢測

業余條件下對電感線圈好壞的檢查常用電阻法進行檢測。一般來說，電感器的線圈匝數不多，直流電阻很低，因此用萬用表電阻擋進行檢查很實用，方法如下：

Step 1 匣圍將萬用表的擋位旋至歐姆擋的R x10擋，然后對萬用表進行調零校正。

Step 2 將萬用表的紅、黑表筆分別搭在電感線圈兩端的引腳上。此時即會測得當前電感線圈的Fa值。在正常情況下，電感線圈應能夠測得一個固定的阻值。

如果電感線圈的阻值趨于0，則表明電感線圈內部存在短路故障；如果被測電感線圈的阻值趨于無窮大。則選擇最大量程繼續檢測，若阻值還是趨于無窮大，則表明被測電感線圈已損壞。
